Prof. Dr. Thorsten Jungmann (Stand 2025-09-03)
1 Wie sieht sie aus?

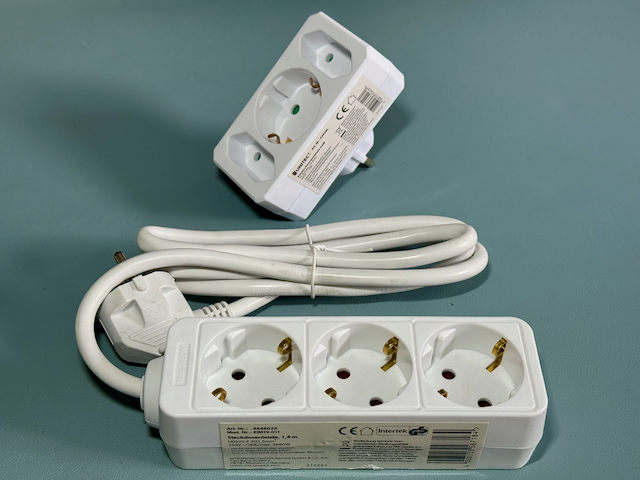

Eine Mehrfachsteckdose besteht aus einem Kunststoffgehäuse mit mehreren integrierten Schutzkontaktsteckdosen, ggf. mit Deckel oder integrierter Kindersicherung (Berührschutz). Seitlich oder an einem Ende befindet sich die fest angeschlossene Zuleitung mit Stecker für die Netzversorgung. U. U. sind ein Schalter mit Kontrollleuchte sowie Sicherungen oder ein Überspannungsschutz integriert.
2 Was kann sie?
Sie ermöglicht den Anschluss mehrerer elektrischer Geräte an eine einzige Steckdose. Zusätzlich kann sie durch Schalter oder integrierten Überspannungsschutz die angeschlossenen Verbraucher gemeinsam schalten oder schützen.
3 Wie funktioniert sie?
Im Inneren sind die Kontakte der einzelnen Steckdosen parallel zur Zuleitung geschaltet. Wird die Mehrfachsteckdose in die Netzsteckdose gesteckt, liegt an allen Steckplätzen die Netzspannung an. Schalter unterbrechen den Kontakt zweipolig (L/N). Geräte lassen sich so zentral ein- und ausschalten.
4 Wie sieht sie von innen aus?
Im Inneren befinden sich metallische Schienen oder Kontaktstreifen, die die Phase, den Neutralleiter und den Schutzleiter auf alle Steckplätze verteilen. Die Zuleitung ist fest angeschlossen und führt zum Netzstecker. Optional sind Schalter, Sicherungen oder Schutzbauteile (z. B. Varistoren) eingebaut.
5 Welche Rolle spielt sie in der Lehre?
Die Mehrfachsteckdose eignet sich als Beispiel für die Parallelschaltung von Verbrauchern und verdeutlicht die Themen Stromaufteilung, Leitungsquerschnitt und Überlastung. Sie zeigt außerdem, wie Zusatzfunktionen wie Schalter oder Schutzbeschaltungen praktisch umgesetzt sind.
6 Welche Rolle spielt sie in der Praxis?
Mehrfachsteckdosen sind im Haushalt, in Büros, Laboren und Werkstätten weit verbreitet. Sie erleichtern den Anschluss mehrerer Geräte, bergen aber auch Gefahren: Überlastung (der Klassiker: drei Waffeleisen an einer Mehrfachsteckdose), Wärmestau und Brandrisiko bei unsachgemäßer Verwendung. Qualitativ hochwertige Ausführungen mit ausreichendem Querschnitt, Kinderschutz und Überspannungsschutz sind empfehlenswert.
Symbolik
- Kennbuchstabe in Schaltplänen: X
